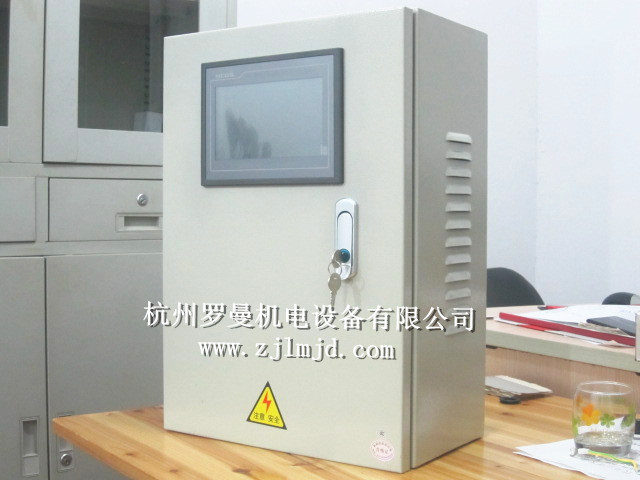

微热吸附式干燥机触摸屏控制箱
微热吸附式干燥机触摸屏控制箱
微热吸附式干燥机触摸屏控制箱
- 产品参数
- 产品详情
一、功能概述
LM-YED系列微热吸附式干燥机控拒采用干燥机专用PLC+7寸彩色触摸屏显示自动控制，采用国际标准MODBUS通信协议，所有传感器与总线相连，比分散式联接更可靠、简单；彩色汉化的中文界面与工作流程图；可通过RS485接口与PC机联机进行参数设置和数据采集、监控。
整机技术先进，性能可靠，功能齐全、造型美观，操作、安装、维修更方便，并采用了独立电源处理模块与温度处理模块，机器整体性能更加可靠。
二、技术指标
(1)温度测量：0～+300℃，±1℃的精度
(2)电源输入：交流电压380v/220v ±5%。
(3)电源功耗：24W。
(4)开关输出：8点继电器接点，电压AC220V或DC24V,感性电流负载0.8A
阻性负载：2A.
(5)开关输入：12点输入,GND为公共输入出。
(6)工作环境：温度0～50℃，湿度不大于85％，振动不大于0.5g。
周围空气无明显的灰尘，酸、腐蚀气体或物质。
三、控制仪型号命名
型号 | 输入 | 输出 | 模拟量输入 | 外型尺寸 |
LM-YED-XXX | 14 | 8 | 3 | 350X500X200(MM) |
四、功能及测控内容
功能 | 型号 | |
温度采集/监控 | 通道 | 探头 |
入口温度 | 有 | 选配 |
加热温度 | 有 | 标配 |
露点温度 | 有 | 选配 |
开关量输入 | 通道 | 备注 |
连锁 | 有 | 标配 |
本地/远程开机 | 有 | 标配 |
时间控制/露点控制 | 有 | 标配 |
压控开关 | 有 | 标配 |
正阀\反阀 | 有 | 标配 |
开关量输出 | 通道 | 备注 |
报警 | 有 | 选配 |
加热器 | 有 | 标配 |
辅助加热器 | 有 | 选配 |
运行指示 | 有 | 选配 |
A塔进气、出气电磁阀 | 有 | 标配 |
B塔进气、出气电磁阀 | 有 | 标配 |
远程运行指示 | 有 | 标配 |
远程开停机 | 有 | 标配 |
