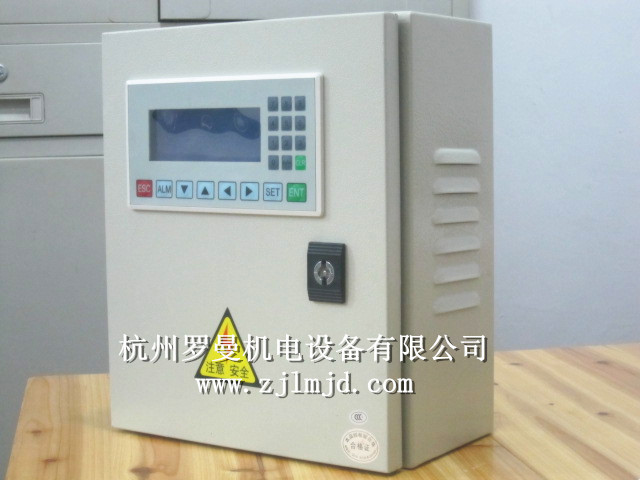

无热吸附式干燥机控制箱（液晶屏显示）
无热吸附式干燥机控制箱（液晶屏显示）
无热吸附式干燥机控制箱（液晶屏显示）
- 产品参数
- 产品详情
第一章 技术条件
一、功能概述
LM-YHD系列吸附无热式干燥机控制箱采用LM-22PLC+液晶屏或触摸屏显示，比市场上的单片机控制更可靠、简单。
整机技术先进，性能可靠，功能齐全、造型美观，操作、安装、维修更方便，并采用了独立电源处理模块，机器整体性能更加可靠，四路电磁阀均预留有一组（Y4,Y5,Y6,Y7）输出，双保险输出。
二、技术指标
(1)电源输入：交流电压220v ±5%，50HZ/60HZ。
(2)电源功耗：24W。
(3)开关输出：8点继电器接点，电压AC220V或DC24V,感性电流负载0.8A
阻性负载：2A.
(4)开关输入：12点输入,GND为公共输入出。
(5)工作环境：温度0～50℃，湿度不大于85％，振动不大于0.5g。
周围空气无明显的灰尘，酸、腐蚀气体或物质。
三、控制仪型号命名
型号 | 输入 | 输出 | 模拟量输入 | 外型尺寸 |
LM-YHD | 12 | 8 | 无 | 250X300X170(MM) |
四、功能及测控内容
功能 | 型号 | |
温度采集/监控 | 通道 | 探头 |
入口温度 | 无 | 无 |
加热温度 | 无 | 无 |
露点温度 | 无 | 无 |
开关量输入 | 通道 | 备注 |
连锁 | 有 | 标配 |
本地/远程开机 | 有 | 标配 |
时间控制/露点控制 | 无 | 选配 |
压控开关 | 有 | 选配 |
正阀/反阀 | 有 | 标配 |
开关量输出 | 通道 | 备注 |
报警 | 无 | 选配 |
加热器 | 无 | 无 |
运行指示 | 有 | 标配 |
A塔进气、出气电磁阀 | 有 | 标配 |
B塔进气、出气电磁阀 | 有 | 标配 |
远程运行指示 | 无 | 无 |
